Inspiroval mě
článek na Petapixelu o chlapíkovi, který vyrábí a prodává lampičky ve foto designu, a rozhodl jsem se něco podobného si vyrobit sám.
Co budete potřebovat? Termohrnek v designu Canon objektivu 24–105L možná máte jako já doma už dlouho, byl to kdysi dárkový hit; pro lampičku jsem vyrazil do IKEA, konkrétně pro model Kvart s ohebným krkem, vyrábí se v provedení na stůl nebo na zeď.
Hledejte Canon/Nikon Lens Mug

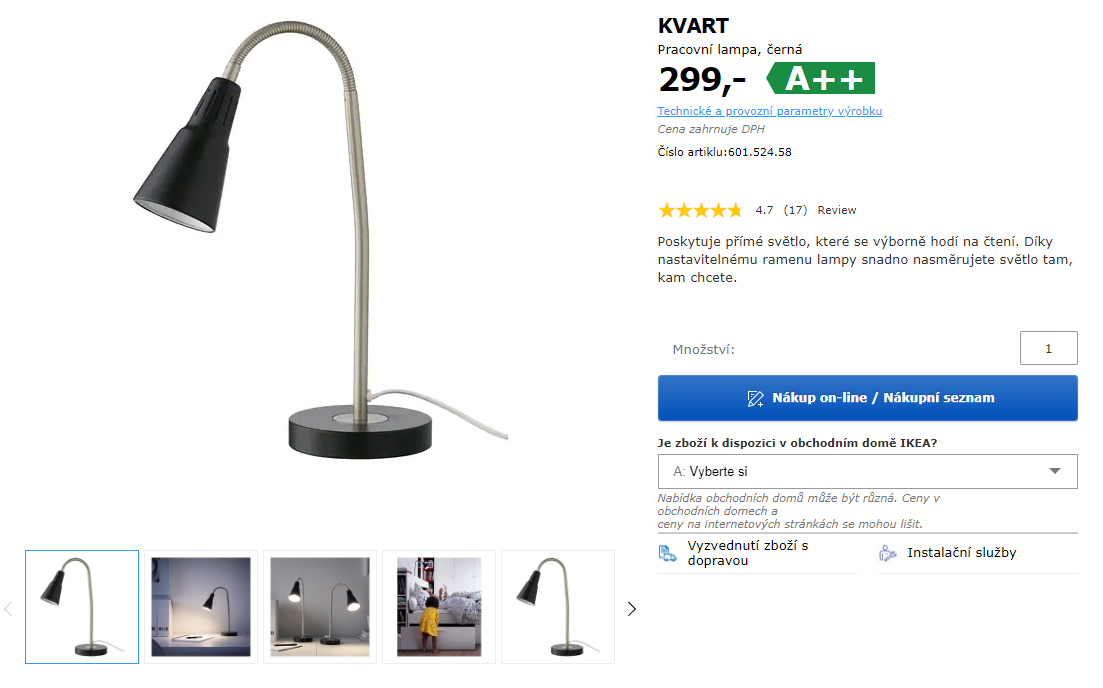

IKEA Kvart
Dále budete potřebovat pilku na železo nebo univerzální brusku ve stylu Dremelu, vrtačku s vrtákem třeba 4 mm a kleště na vyštípání plastu/vnitřního plechu. Zbytek zařídí 3D tiskárna a trocha 3D modelařiny a také vteřinové lepidlo.
Vyrábíme
Bohužel jsem nepřišel na to, jak oddělit stínítko lampy od "nohy" nedestruktivně, a tak musela nastoupit hrubá síla. Odřízl jsem ho v místě větracích otvorů Dremelem, měkký plech se řezal jako máslo.
Lampa stínítka zbavená
Následovalo vyříznutí díry do dna termohrnku tak velké, aby jí prošla objímka pro žárovku. Vykružovák doma bohužel nemám, takže jsem vrtal po obvodu sadu otvorů. Plast termohrnku se bohužel ukázal býti velmi křehkým (a vnitřní plech naopak velmi tvrdým), načež se mi podařilo plast při vrtání několikrát ulomit, takže jsem se nakonec rozhodl odlámat zadní plastovou část záměrně. Obruba zůstala naštěstí téměř nedotčená a na ni později dosedne zadní krytka vyrobená technologií 3D tisku.
Dno termohrnku s oštípaným plastem a dírou v plechu
Vnitřek nevypadá také zrovna lákavě, ale jak ukážu později, nebude to stejně vidět.
Z Thingiverse jsem stáhl
3D model zadní krytky pro Canon, přidal k ní obrubu, která dosedne zezadu na termohrnek, zesílil její zadní stěnu a do ní vytvořil otvor tak, aby šla pevně nasunout na to, co zbylo ze stínítka. Hotový model si můžete
stáhnout.
Model pro tisk. "Zobáčky" uvnitř se nakonec ukázaly být jako špatný nápad a na hotovém výtisku jsem je upiloval
Vytisknutá zadní krytka
Dále jsem natiskl jednoduchý plochý tvar, který se navleče zevnitř na žárovkovou objímku a zakryje uvnitř nevzhledně vykousaný plech (který ale přes žárovku stejně není vidět). Pak už stačilo vše sestavit dohromady, spoje zajistit vteřinovým lepidlem a lampička je hotová.
Pár tipů na závěr
- Termohrnek bez plechového vnitřku půjde mnohem lépe vrtat.
- Před závěrečným slepením částí dohromady si rozmyslete, kde bude lampa stát a natočte termohrnek stranou s ostřicí stupnicí a nápisy tím správným směrem.
- Budu pozorovat, zda se lampička příliš nezahřívá; pokud ano, přidal bych do zadní krytky větrací otvory. Také uvidím, jak se bude s teplem snášet PLA materiál použitý pro tisk.
